PE电缆料造粒机_PE电缆料造粒机_蚌埠佳德
    点击图片查看原图 |
|
详细信息
PE电缆料造粒机_

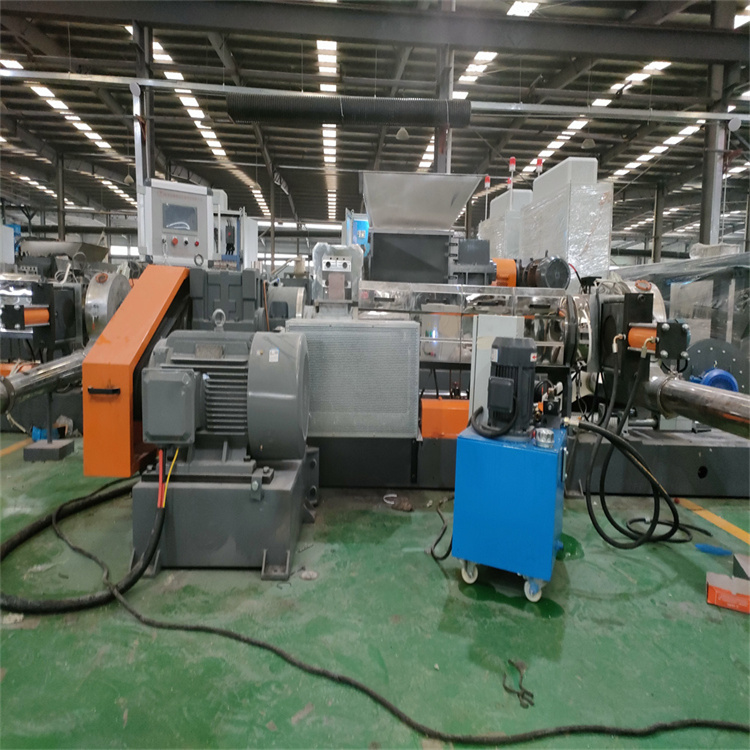

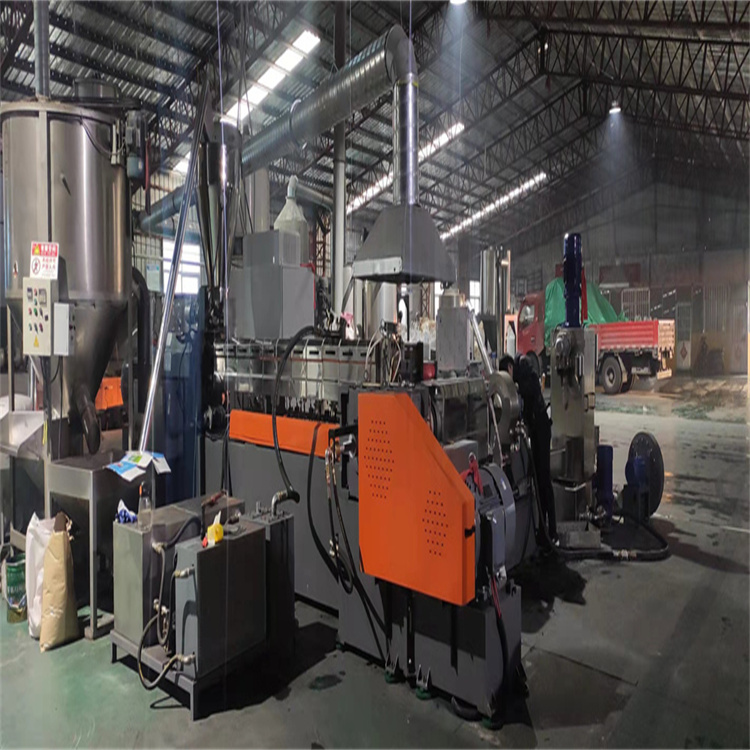

200升高混机-----500型螺旋上料机-----双螺杆计量喂料机——GLS-65双螺杆——连接体——∮GLD-150单螺杆挤出机——一体式液压板式自动换网——风冷模面热切造粒辅机——一级旋风分离器--——风冷振动筛(2.5m)----- 二级旋风分离器---——风吹料仓一套;
减速箱
1）减速及扭矩分配部分合为一体，结构紧凑；
2）滚针轴承，轴承减速扭矩分配系统的径向轴承；
3）齿轮采用优质合金材料，精度按ISO1328-1995圆柱齿轮精度制造，齿轮全部采用渗碳淬火硬齿面。采用专用磨齿软件对齿轮进行齿廓修整，保证齿轮强度，齿向载荷均匀，强度高，噪音低，振动低。
螺杆
1）螺杆为积木式结构；
2）芯轴材质：40CrNiMoA，螺纹元件与芯轴为渐开线联接；强度高，承载负荷大，拆装组合方便；
3）螺纹元件材质为优质高速工具钢W6MO5CR4V2，高温真空淬火热处理；
4）整体硬度：HRC60-64；
5）螺杆头、并帽联接为反牙联接，确保联接紧固。
料筒
1）材质：45#钢为基体，∞内孔采用优质双合金衬套；
2）第一节筒体为进料筒体，第六节筒体为自然排气筒体，第九节筒体为抽真空筒体，其余筒体为闭口筒体；
3）筒体采用软水冷却；
4）筒体间采用内六角高强度螺栓联接；
5）加热区段：进料区不加热，其他采用优质铸铝加热器。
减速箱：采用ZLYJ系列专业为单螺杆橡塑挤出机配套设计的高精度硬齿面带推力座的齿轮传动装置，设计采用JB/T8853-2001《圆柱齿轮减速机》规定的各项技术规范，输出轴采用高强度42CrMo，其他齿轮和轴类零件采用高强度20CrMnTi材料；齿轮经渗碳、淬火、磨齿工艺加工，齿轮精度高、硬度高；齿轮精度为GB10095-88,6级，齿面硬度在HRC-54～62，在空心输出轴前端配置推力轴承，承受螺杆工作时的轴向推力，整机体积小、承载能力高，传动平稳、噪声低、效率高。当油位低于油标位置时，请添加中负荷工业齿轮油L-CKC220或L-CKC320（油品需客户自行采购）。
